Система защиты от протечки GIDROLOCK

   Предлагаем Вам систему защиты от протечки GIDROLOCK

2016-11-26_20-11-49

Система GIDROLOCK предназначена для контроля и автоматического отключения подачи воды, выдачи звукового оповещения при возникновении аварии в инженерных системах водоснабжения и отопления.

%d0%b4%d0%b0%d1%82%d1%87%d0%b8%d0%ba-%d0%bf%d0%be-%d0%bc%d0%b5%d1%81%d1%82%d1%83-%d0%b3%d0%b8%d0%b4%d1%80%d0%be



ПРИМЕНЕНИЕ:

  • Квартиры в многоэтажных домах.
  • Загородные дома.
  • Общественные и административные здания.
  • Гостиницы.
  • Промышленные помещения и здания.
  • Складские помещения и комплексы.
  • Системы диспетчеризации зданий и объектов.
  • Котельные и локальные тепловые пункты.
  • Станции водоочистки.
  • Другие помещения и здания, где существует вероятность аварии в системах водоснабжения и отопления.



%d1%83%d1%81%d1%82%d0%b0%d0%bd%d0%be%d0%b2%d0%ba%d0%b0-%d0%b3%d0%b8%d0%b4%d1%80%d0%be

%d0%b4%d0%b0%d1%82%d1%87%d0%b8%d0%ba-%d0%b3%d0%b8%d0%b4%d1%80%d0%beПРИНЦИП РАБОТЫ:

   При попадании воды на электроды датчика, подключенного к блоку управления, включается звуковое оповещение и выдается управляющий сигнал на шаровые электроприводы для перекрытия подачи воды. Подача воды не возобновится даже в том случае, если произойдет отключение электропитания.

В СОСТАВ СИСТЕМЫ ВХОДЯТ:

     (1) – датчики протечки воды;

     (2) –  блок управления;

     (3) – шаровые электроприводы аварийного перекрытия холодной и горячей воды.

Шаровые электроприводы устанавливаются на трубах горячей и холодной воды в местах, удобных для монтажа и обслуживания. Датчики протечки воды устанавливаются в местах вероятного появления воды: ванные комнаты, душевые, санузлы, кухни, прачечные, котельные, бассейны … При попадании воды на электроды датчика, подключенного к блоку управления, включается звуковое оповещение и выдается управляющий сигнал на шаровые электроприводы для перекрытия подачи воды. Подача воды не возобновится даже в том случае, если произойдет отключение электропитания.

Система защиты от протечек GIDROLOCK включает в себя:

   Следующие модификаций шаровых кранов:

1 – ШАРОВОЙ ЭЛЕКТРОПРИВОД GIDROLOCK winner%d0%ba%d1%80%d0%b0%d0%bd%d0%b1%d0%b0%d1%82%d0%b0%d1%80%d0%b5%d0%b9%d0%ba%d0%b8

   Шаровой электропривод серии GIDROLOCK WINNER предназначен для перекрытия водоснабжения (отопления) в
случае возникновения протечки воды. Отличительной особенностью шарового электропривода GIDROLOCK WINNER
является высокий крутящий момент при полностью автономной работе без подключения к сети 220 вольт.

Технические характеристики крана:

%d0%bc%d0%be%d1%82%d0%be%d1%80-%d1%80%d0%b0%d0%b7%d0%b1%d0%be%d1%80











   Размер сечения шарового крана:

• 1/2 дюйма D=15 мм
• 3/4 дюйма D=20 мм
• 1 дюйм D=25 мм

Напряжение питания:
• Постоянное напряжение +12 В
Ток потребления в момент открытия/закрытия не более 0,25 А
Ток потребления в дежурном режиме не более 2 мкА

Максимальный крутящий момент на валу двигателя: 16 Нм (160 кг*см)

Шаровой электропривод GIDROLOCK WINNER * состоит из шарового крана и электропривода. В электроприводе установлен электродвигатель с металлическим редуктором.

Максимальное давление жидкости в системе: 64 атмосферы
Максимальная температура жидкости в системе: +150 градусов
Температурный диапазон эксплуатации: от -10 до +60 град.
Габаритные размеры электропривода (Ш х В х Д): 75 х 95 х 100 мм
Время поворота шарового крана на 90 градусов: от 15 до 20 сек.
Степень защиты электропривода: IP65
   • Наличие встроенного резервного питания (4 батарейки АА).
   • Функция быстрого отсоединения электропривода от шарового крана.
   • Ручное управление положением шарового крана.
   • Светодиодная индикация положения шарового крана.
   • Две кнопки (закрыть ¦ красная кнопка, открыть ¦ зеленая кнопка) для
     управления приводом располагаются на корпусе электропривода.
   • Встроенная функция контроля протечки воды. Вам достаточно подключить
     проводные датчики протечки воды к электроприводу GIDROLOCK WINNER.
   • Звуковая и световая индикация протечки воды.
   • В электроприводах GIDROLOCK реализовано новое техническое
     решение по управлению шаровыми кранами. Электропривод осуществляет
     вращение шарового крана при закрытии и открытии в одну сторону.
     Благодаря этому снижена нагрузка на редуктор электропривода



2 – ШАРОВОЙ ЭЛЕКТРОПРИВОД GIDROLOCK ultimate%d0%bc%d0%b8%d0%bd%d0%b8%d0%b0%d1%82%d1%8e%d1%80%d0%b0

     Шаровой электропривод серии GIDROLOCK ULTIMATE предназначен для перекрытия водоснабжения
(отопления) в случае возникновения протечки воды. Отличительной особенностью шарового электропривода
GIDROLOCK ULTIMATE является высокая мощность при небольших габаритных размерах.

Технические характеристики крана:

Мощность электродвигателя не более 6 Вт

%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d0%bb%d0%be%d0%ba-%d0%b2%d1%80%d0%b0%d0%b7%d1%80%d0%b5%d0%b7









     Размер сечения шарового крана:

• 1/2 дюйма D=15 мм
• 3/4 дюйма D=20 мм
• 1 дюйм D=25 мм (только с шаровыми кранами Bugatti)

  Шаровой электропривод состоит из шарового крана и электропривода. В электроприводе установлен электродвигатель с металлическим редуктором.

Максимальное давление жидкости 64 атмосферы
Максимальная температура жидкости +150 градусов
Температурный диапазон эксплуатации от -10 до +60 град.
Габаритные размеры электропривода (Ш х В х Д) 70 х 65 х 70 мм
Длина соединительного кабеля 1 метр
Время поворота шарового крана на 90 градусов
в номинальном (усиленном) режиме 15 (18) секунд
Степень защиты электропривода IP65

Напряжение питания:
• Переменное напряжение 220 В ±15%, 50 Гц
Ток потребления в момент открытия/закрытия не более 80 мА
Ток потребления в дежурном режиме не более 10 мА
• Постоянное напряжение +12 В
Ток потребления в момент открытия/закрытия не более 0,5 А
Ток потребления в момент открытия/закрытия
(усиленный режим) не более 1 А
Ток потребления в дежурном режиме не более 50 мА

Крутящий момент на валу двигателя:
• Номинальный режим 7 Нм (70 кг*см)
• Усиленный режим 9 Нм (90 кг*см)
• Максимальный крутящий момент 10 Нм (100 кг*см)

3 – ШАРОВОЙ ЭЛЕКТРОПРИВОД GIDROLOCK professional%d0%ba%d1%80%d0%b0%d0%bd-%d1%83%d0%bb%d0%b8%d1%82%d0%b8%d0%bc%d1%8d%d0%b9%d1%82

Шаровой электропривод серии GIDROLOCK PROFESSIONAL предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки воды. Отличительной особенностью шарового электропривода GIDROLOCK PROFESSIONAL является высокий момент на валу двигателя, что позволяет использовать его в экстремальных условиях эксплуатации, например в промышленности.

Технические характеристики крана:

Мощность электродвигателя не более 15 Вт

%d0%ba%d1%80%d0%b0%d0%bd-%d0%bf%d1%80%d0%be%d1%84

    Размер сечения шарового крана:

• 1/2 дюйма D=15 мм
• 3/4 дюйма D=20 мм
• 1 дюйм D=25 мм
• 1 1/4 дюйма D=32 мм
• 1 1/2 дюйма D=40 мм (только с шаровыми кранами Bugatti)
• 2 дюйма D=50 мм (только с шаровыми кранами Bugatti)

  Шаровой электропривод состоит из шарового крана и электропривода. В электроприводе установлен электродвигатель с металлическим редуктором. Шаровой электропривод может комплектоваться кнопкой для ручного открытия и закрытия шарового крана.

Максимальное давление жидкости 64 атмосферы
Максимальная температура жидкости +150 градусов
Температурный диапазон эксплуатации от -10 до +60 град.
Габаритные размеры электропривода (Ш х В х Д) 75 х 95 х 100 мм
Длина соединительного кабеля 1 метр
Время поворота шарового крана на 90 градусов 30 секунд
Степень защиты электропривода IP65

Напряжение питания:
• Переменное напряжение 220 В ±15%, 50 Гц
Ток потребления в момент открытия/закрытия не более 80 мА
Ток потребления в дежурном режиме не более 10 мА
• Постоянное напряжение +12 В
Ток потребления в момент открытия/закрытия не более 0,7 А
Ток потребления в момент открытия/закрытия
(форсированный режим) не более 1,5 А
Ток потребления в дежурном режиме не более 50 мА

Крутящий момент на валу двигателя:
• Номинальный режим 21 Нм (210 кг*см)
• Форсированный режим 35 Нм (350 кг*см)
• Максимальный крутящий момент 45 Нм (450 кг*см)

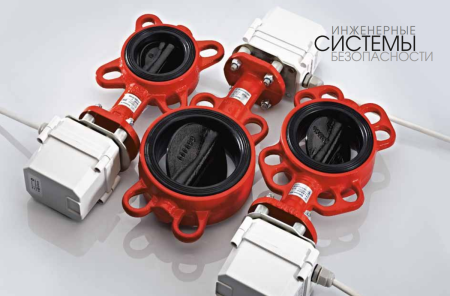

4 – ЭЛЕКТРОПРИВОД GIDROLOCK industrial%d0%ba%d0%bb%d0%b0%d0%bf%d0%b0%d0%bd

Электропривод предназначен для дистанционного управления дисковым поворотным затвором. Отличительной особенностью электропривода GIDROLOCK INDUSTRIAL является высокий момент на валу двигателя, что позволяет использовать его в экстремальных условиях эксплуатации, например в промышленности. Электропривод GIDROLOCK INDUSTRIAL может комплектоваться кнопкой для ручного открытия и закрытия дискового поворотного затвора.

Технические характеристики крана:

Мощность электродвигателя не более 15 Вт

%d0%ba%d0%bb%d0%b0%d0%bf%d0%b0%d0%bd-%d0%b2-%d1%80%d0%b0%d0%b7%d0%b1%d0%be%d1%80%d0%b5





    Размер сечения шарового крана:

• 1 1/4 дюйма D=32 мм
• 1 1/2 дюйма D=40 мм
• 2 дюйма D=50 мм
• 2 1/2 дюйм D=65 мм
• 3 дюйм D=85 мм
• 4 дюйм D=100 мм

  Шаровой электропривод состоит из шарового крана и электропривода. В электроприводе установлен электродвигатель с металлическим редуктором.

Максимальное давление жидкости 16 атмосфер
Максимальная температура жидкости +85 градусов
Температурный диапазон эксплуатации от -10 до +60 град.
Габаритные размеры электропривода (Ш х В х Д) 70 х 95 х 100 мм
Длина соединительного кабеля 1 метр
Время поворота дискового затвора на 90 градусов
в номинальном (усиленном) режиме 30 (40) секунд

Напряжение питания:
• Переменное напряжение 220 В ±15%, 50 Гц
Ток потребления в момент открытия/закрытия не более 80 мА
Ток потребления в дежурном режиме не более 10 мА
• Постоянное напряжение +15 В
Ток потребления в момент открытия/закрытия не более 1 А
Ток потребления в момент открытия/закрытия
(усиленный режим) не более 1,5 А
Ток потребления в дежурном режиме не более 50 мА

Крутящий момент на валу двигателя:
• Номинальный режим 35 Нм (350 кг*см)
• Усиленный режим 45 Нм (450 кг*см)
