Умное реле Smart Control Smart Relay (8*10 А + 2*30 А) Z-Wave (SCSR)

393.8 BYN

EU (868.43) / RU (869.00)

Smart Control Smart Relay используется для управления группой нагрузок (8*10 А + 2*30 А).

Реле может быть использовано для большого количества разных задач.

  1. Как реле управления сервоприводами отопительной батареи – до 10 групп отопления.
  2. Как реле управления розетками, блоками питания, моторами – до 8 групп с нагрузкой до 2,5 кВт. и 2 группы с нагрузкой до 6,5 кВт.
  3. Как реле управления светом – до 10 каналов (до 8 групп с нагрузкой до 2,5 кВт. и 2 группы с нагрузкой до 6,5 кВт.).
  4. Как реле управления поливом и насосами – 10 групп клапанов или до 8 групп клапанов и до 2 насосов.
  5. Как специализированные датчики температуры, влажности, освещённости, качества воздуха и т.д. + управляемые реле.

Скачать инструкцию

Артикул: SCSR Категории: , , , , , , Метки: , , , ,

Описание

Smart Control Smart Relay 10

Smart Control Smart Relay 10 используется для управления группой нагрузок (розетки, моторы, блоки питания, насосы и т.д.) мощностью до 6.5 кВт (8*10 А + 2*30 А).

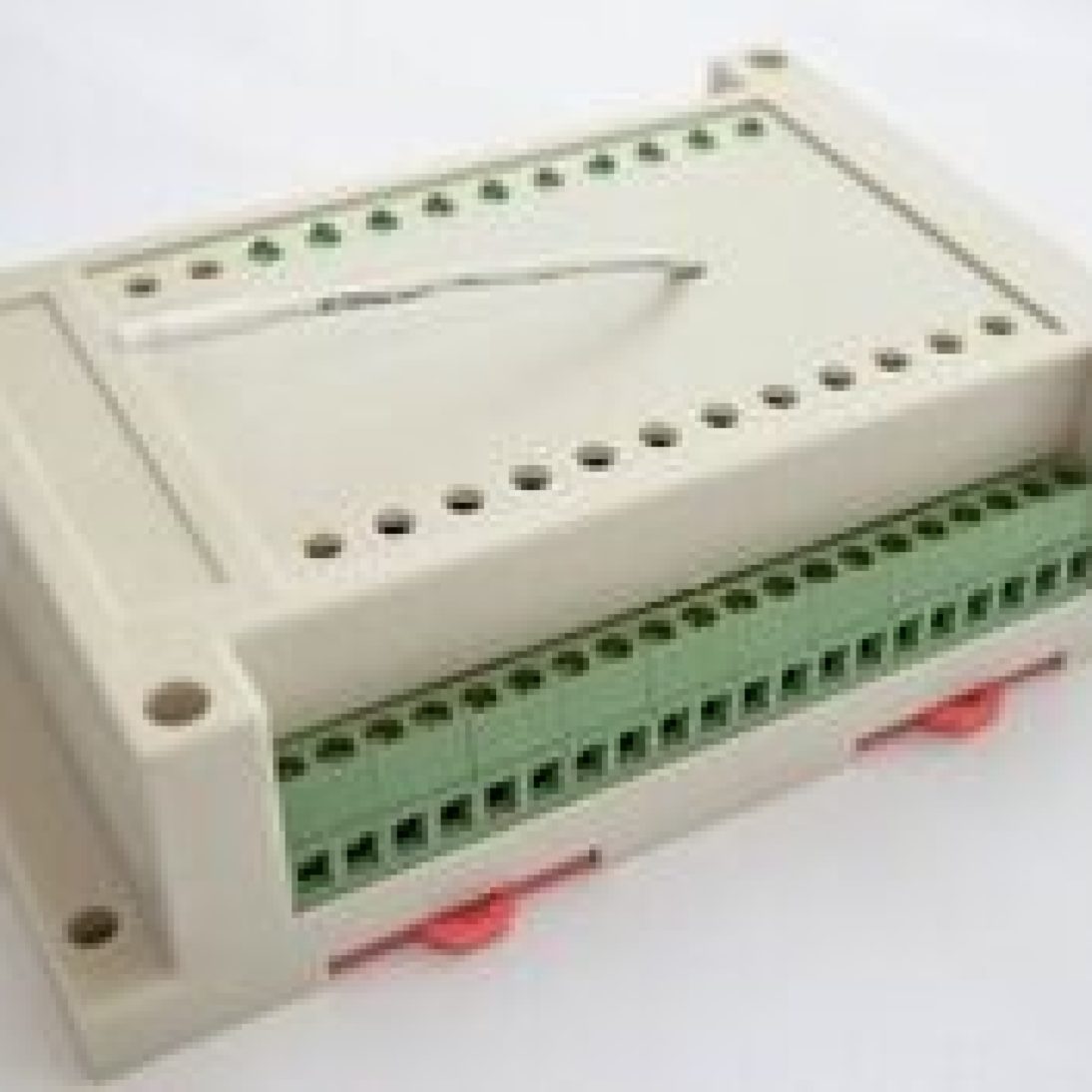

Данный тип оборудования можно устанавливать как в ЩИТ (модуль на DIN рейку) так и в специальные ниши в комнатах (стенах или шкафах).
Для установки не потребуется специальная проводка. Но для подключения для управления светом, например, придётся немного перекоммутировать проводку.
Реле работает под управлением модуля Z-uno (!!! модуль отгружается отдельно!!!), но может быть адаптировано и под другие модули управления, например Arduino или  ESP32.
Помимо основного назначения ( 10-канальное реле), устройство поддерживает остальной функционал контроллера Z-Uno, для чего имеются 8 контактов, подключенных к соответствующим пинам Z-Uno;
– Работает от сети 220 В переменного напряжения;
– Возможно питание 5 В постоянного напряжения. Для этого нужно подключить питание к выводам GND и 5 V, либо к microUSB разъёму Z-Uno.
В этом случае не будут работать реле № 9 и № 10!!!

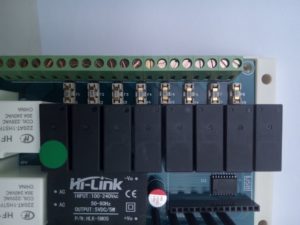

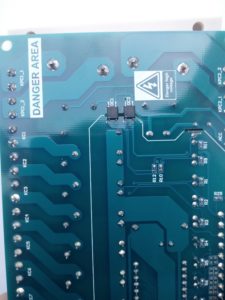

Для защиты реле от перегрузок на плате установлены плавкие предохранители для реле на 2,5 кВт и оптопары для реле на 6,5 кВт.





Схема коммутации и краткое описание:

Для работы Smart Control Smart Relay 10 в качестве 10-канального реле необходимо при помощи Arduino IDE загрузить в Z-Uno этот скетч.

Для более простой настройки мы рекомендуем воспользоваться данной инструкцией.
