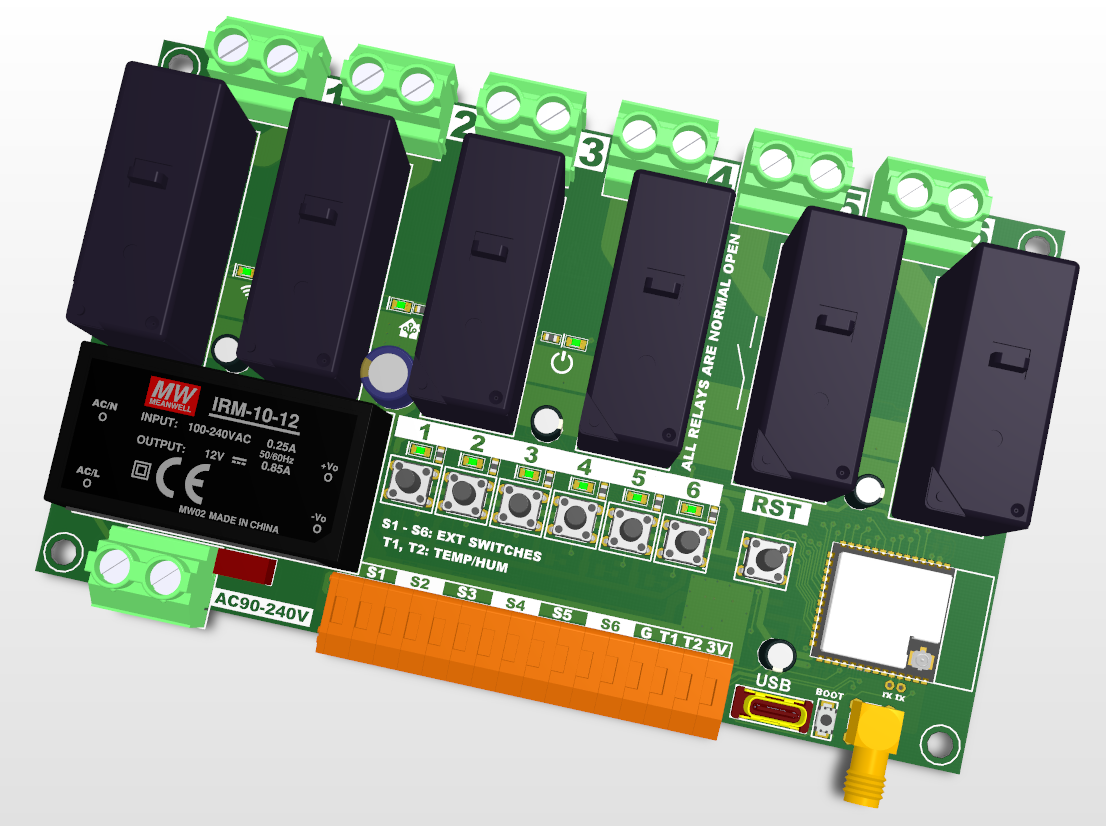

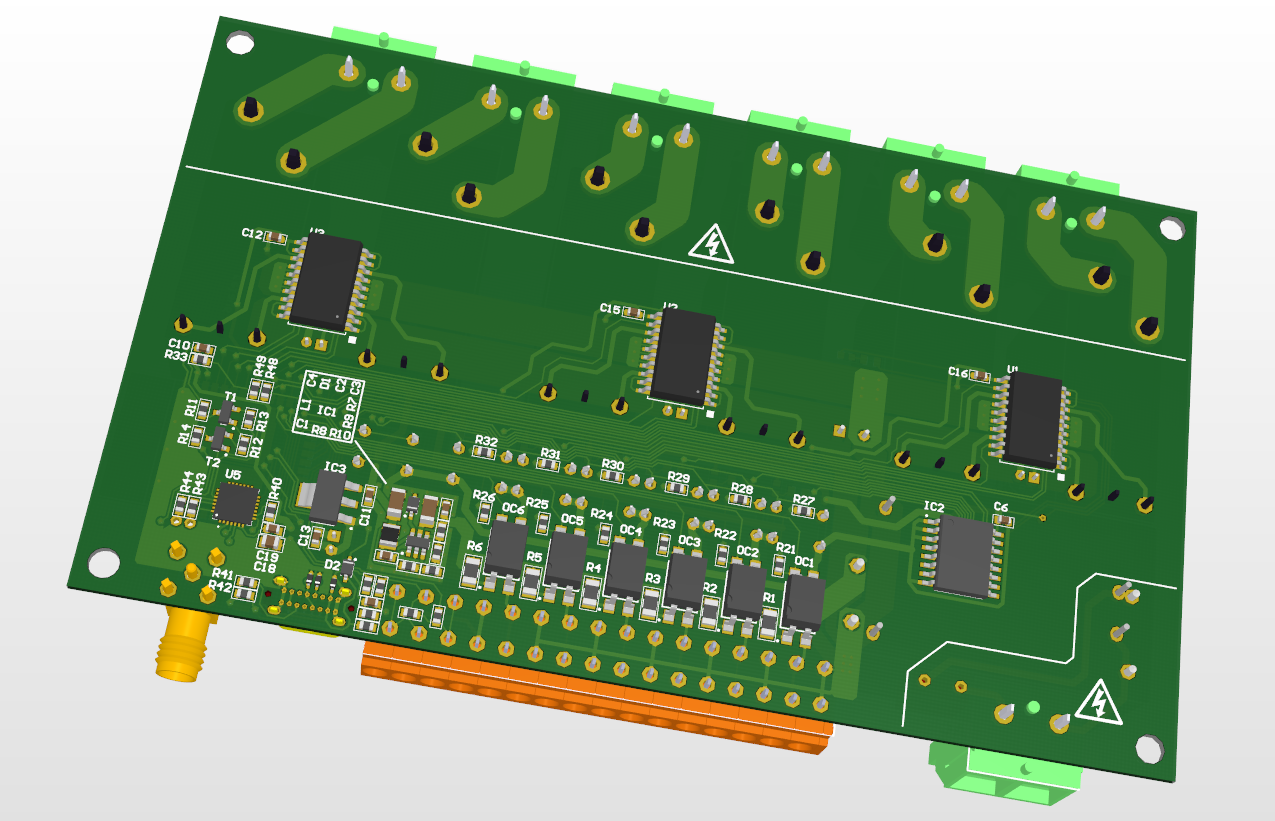

Модуль ESP32-S2 на базе 6-местного реле с защелкой на 30 А
Описание
Спецификация
- Готовый чипсет ESP32-S2 Matter

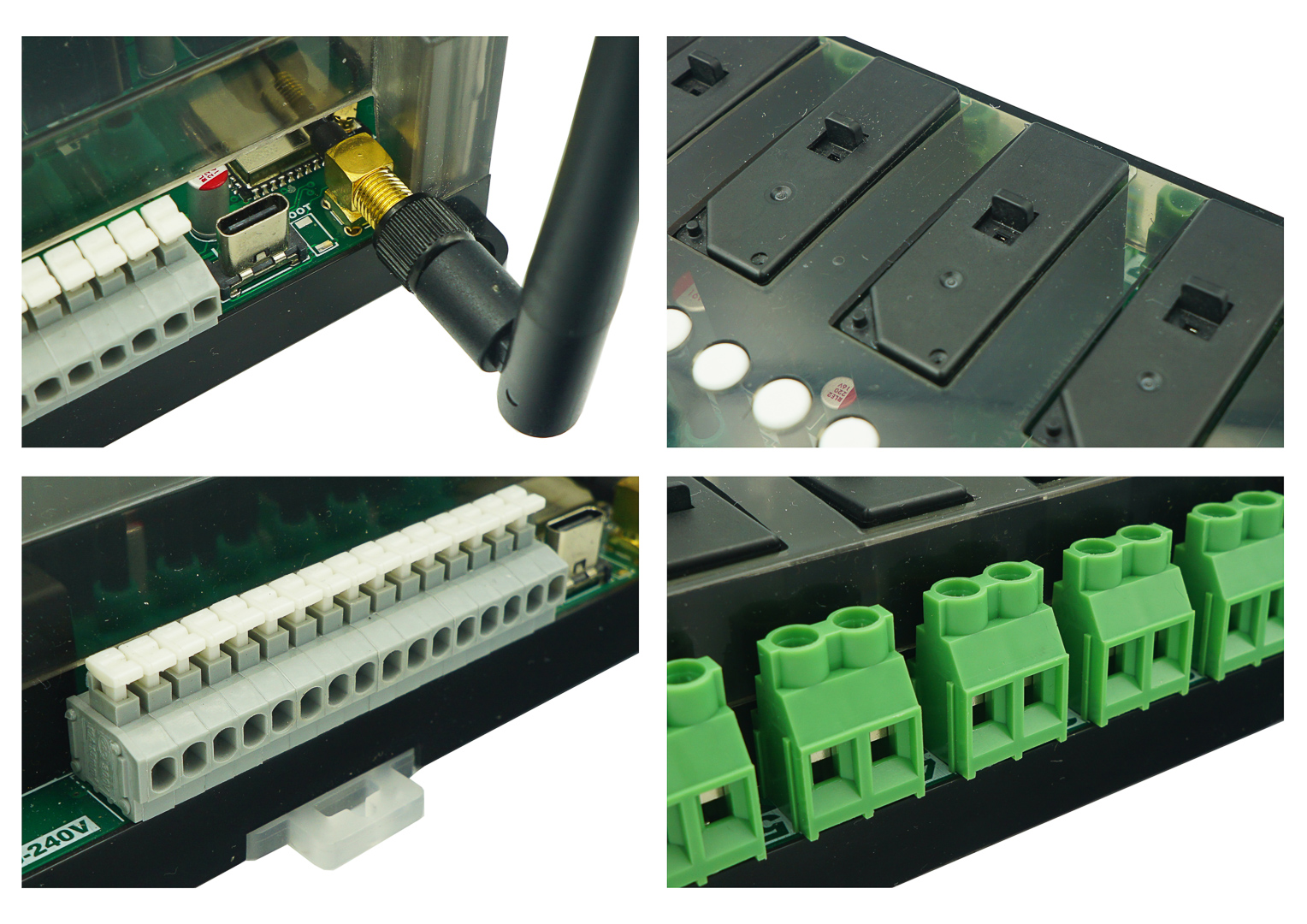

- Встроенный адаптер IPX-SMA, антенна 3dBi, можно использовать любую антенну SMA Wi-Fi.
- Разъем USB type C для программирования\отладки, встроенный преобразователь USB-TTL CP2102
- 6 реле с защелкой на 32 А, нулевой ток потребления в режиме холостого хода, подходят для любого типа нагрузки
- Клеммы 32А, 10-22AWG, 4 мм2
- 6 оптопарных переключающих входов
- 6 тактовых кнопок + кнопка сброса
- 2 контакта датчика температуры Dallas с подтягивающими резисторами сопротивлением 5 кОм
- 6 светодиодов состояния + 2 светодиода состояния
- Высококачественный источник питания, входное напряжение 85-305 Вольт переменного тока.

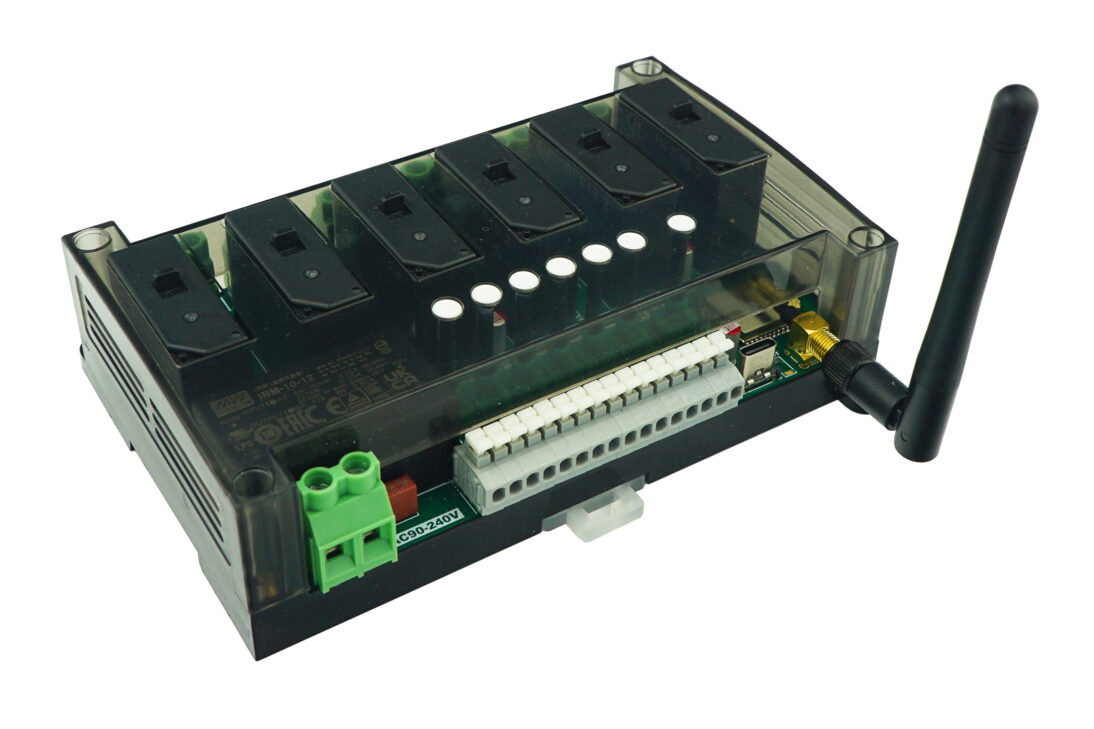

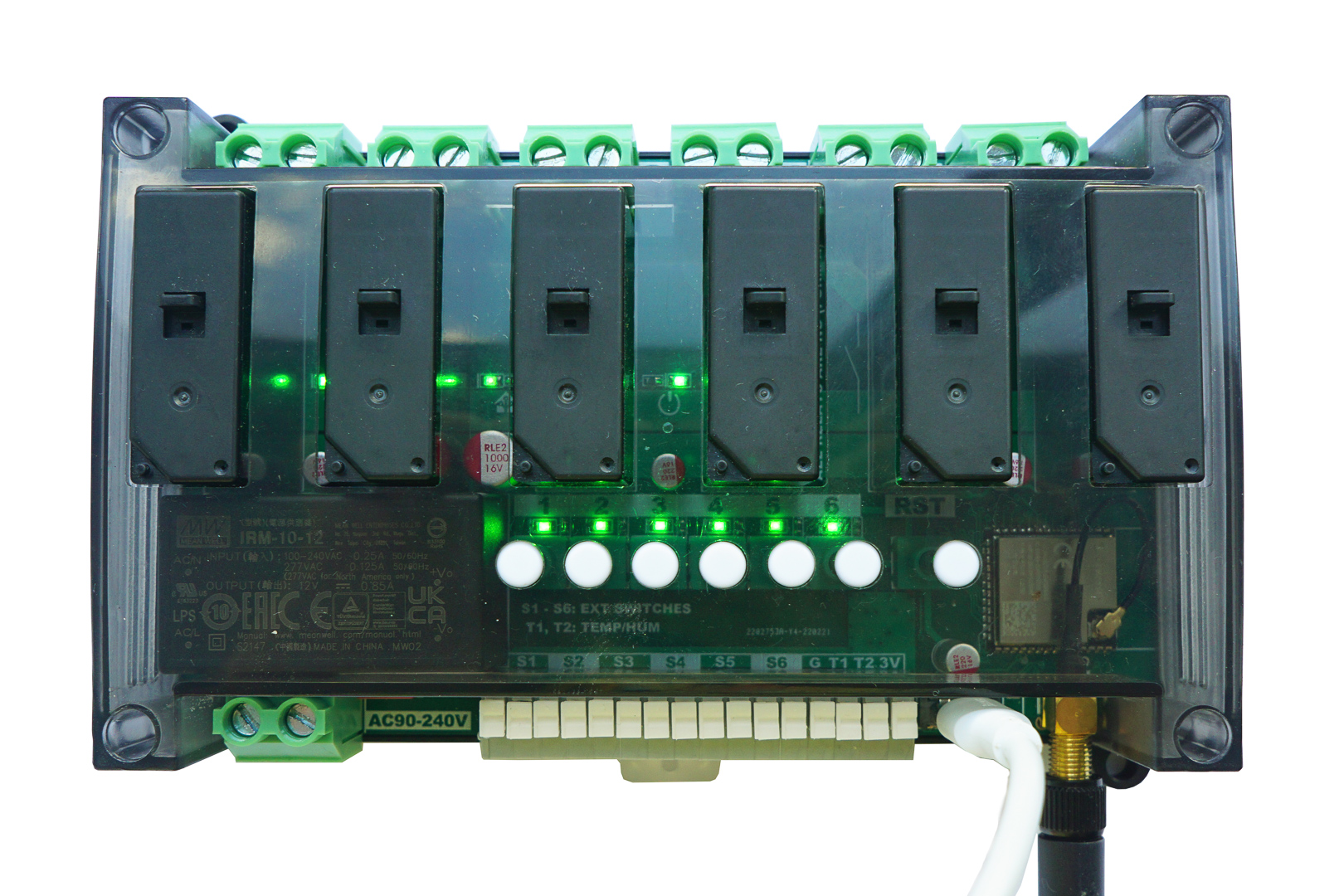

- Размеры пластикового корпуса на DIN-рейку 150x106x42 мм.
- Размеры платы 147×87 мм.
Установка
По ссылке, вы можете установить предварительно встроенную прошивку прямо на ваше устройство через USB из браузера.
Видео по установке:
Распиновка:
| Реле-защелки | Номер контакта реле-защелки ESP32-S2 |
|---|---|
| Реле-фиксатор 1 ВКЛ. | 10 |
| Реле-фиксатор 1 ВЫКЛ. | 9 |
| Реле-фиксатор 2 ВКЛ. | 20 |
| Реле-фиксатор 2 ВЫКЛ. | 3 |
| Реле-фиксатор 3 ВКЛ. | 19 |
| Реле-фиксатор 3 ВЫКЛ. | 8 |
| Реле-фиксатор 4 ВКЛ. | 15 |
| Реле-фиксатор 4 ВЫКЛ. | 16 |
| Реле-фиксатор 5 ВКЛ. | 7 |
| Реле-фиксатор 5 ВЫКЛ. | 6 |
| Реле-фиксатор 6 ВКЛ. | 5 |
| Реле-фиксатор 6 ВЫКЛ. | 4 |
| Тактовые кнопки | Номер контакта ESP32-S2 |
|---|---|
| Кнопка 1 | 11 |
| Кнопка 2 | 12 |
| Кнопка 3 | 13 |
| Кнопка 4 | 14 |
| Кнопка 5 | 21 |
| Кнопка 6 | 33 |
| Оптопарные переключающие входы | Номер контакта ESP32-S2 |
|---|---|
| Переключатель 1 | 34 |
| Переключатель 2 | 35 |
| Переключатель 3 | 36 |
| Переключатель 4 | 37 |
| Переключатель 5 | 38 |
| Переключатель 6 | 39 |
| Контакты датчика Dallas ESP32-S2: | Номер контакта ESP32-S2 |
|---|---|
| Температура 1 | 40 |
| Температура 2 | 41 |
| Расширитель i2c ESP32-S2 (контакты светодиода): | Номер контакта ESP32-S2 |
|---|---|
| ПДД | 17 |
| СКЛ | 18 |
